6-4.アイターボ:NAのインジェクター保管、チェックバルブ取り付け、フロアジャッキメンテ

■2021年5月

 NAエンジンの保管作業を進めている。いつかエンジンをターボ化してふたたび火を入れたいという気持ちもあるのだが、主な目的は今の車のバックアップ用。パーツやセンサ等はNAとターボではほとんど共通なので1台分予備があると安心感が絶大である。

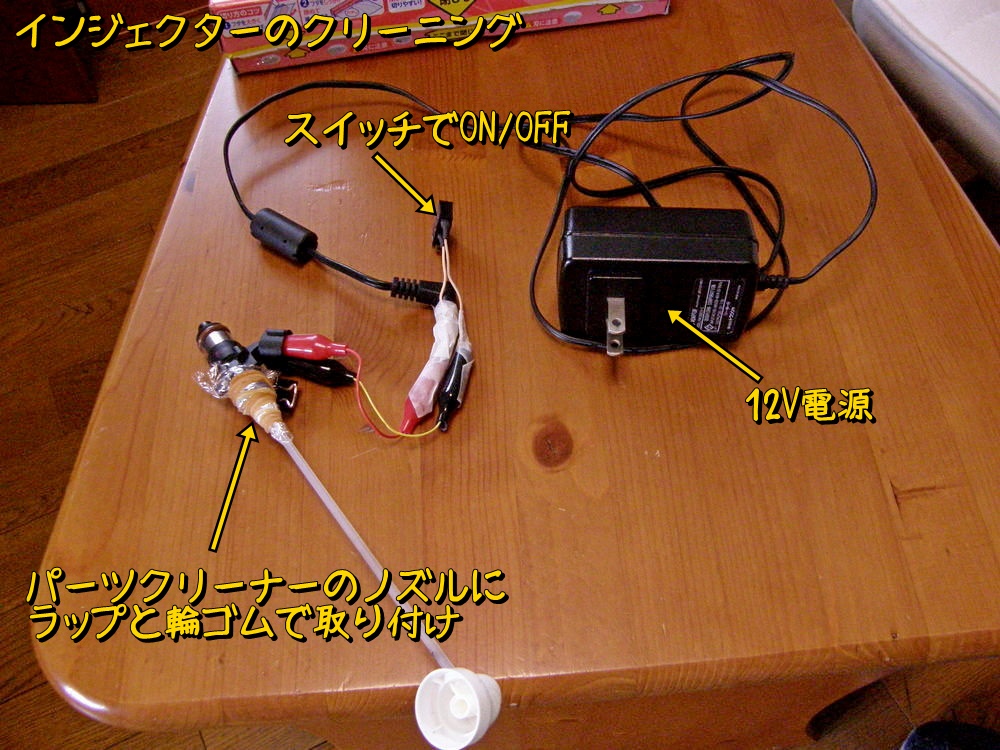

 まずはインジェクター前と同じようにラップで固定しパーツクリーナーで吹き抜いて汚れを落として保管する。前回は4.8V(乾電池4本)で動かしたが、今回は12Vアダプタを使いON/OFFのスイッチも追加。

f:id:otypemako:20210429213508j:plain

パーツクリーナーのノズルをラップで固定する方法も2回目ということで上手になってる。前の4.8Vでは駆動力不足だったが、12Vだと余裕で動く。

漏れもなく気持ちよく噴射している。梱包してから気が付いたが、最後はCRCで吹いた方が防錆効果が出ていいかもしれない。

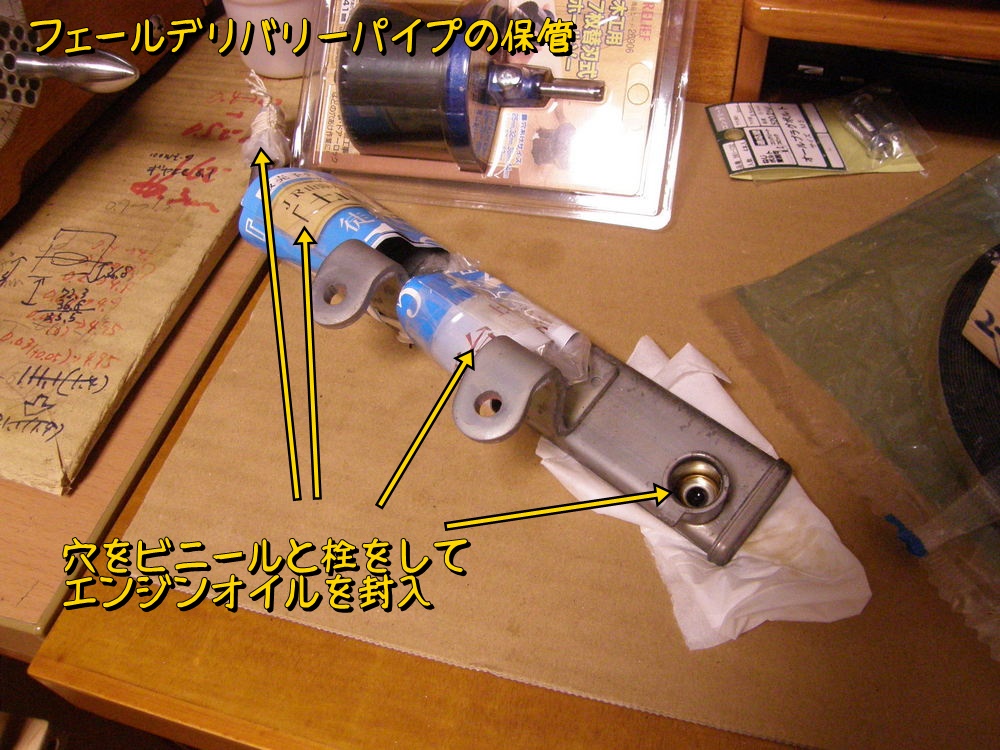

 NAのフェールデリバリーパイプは使うことはないと思うんだけど一応ちゃんと保管する。中にエンジンオイルを封入して密閉する。

f:id:otypemako:20210429213747j:plain



  ターボエンジンではキャニスターにチェックバルブが付いていることに気が付いたので、密林さんでチェックバルブを注文していた。大陸製で相変わらず安い。しかし待てど暮らせど届かない。配達状況を確認すると下図のダイアログ。何これ(笑)。

f:id:otypemako:20210428215015g:plain

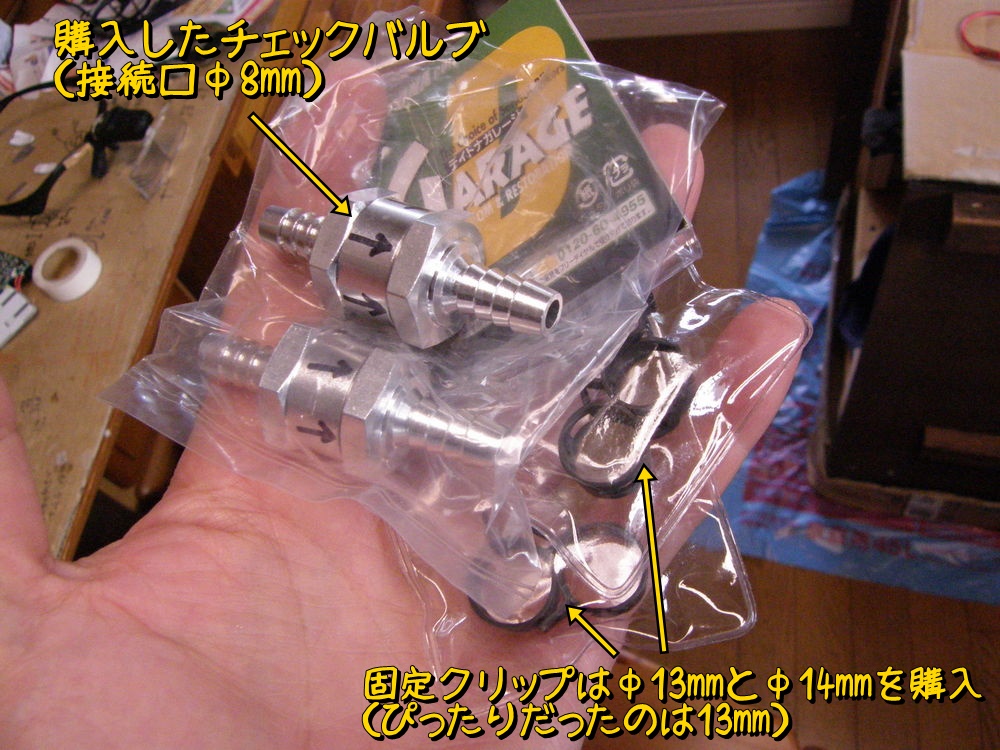

こんなの初めて見る。なるほど配達信頼性などは削ってコストを下げているわけか。そういうのは嫌いじゃない。返金リクエストをして別のものを発注したらほどなく届いた(今度の品は2個セットだったけど十分安い)。口で吹いてみて動作を確認。余った分は将来何かに使えるだろう。PCVバルブがダメになった時にも使えそう(PCVバルブは径が10mmなのでちょっと合わないけど)

f:id:otypemako:20210428211325j:plain

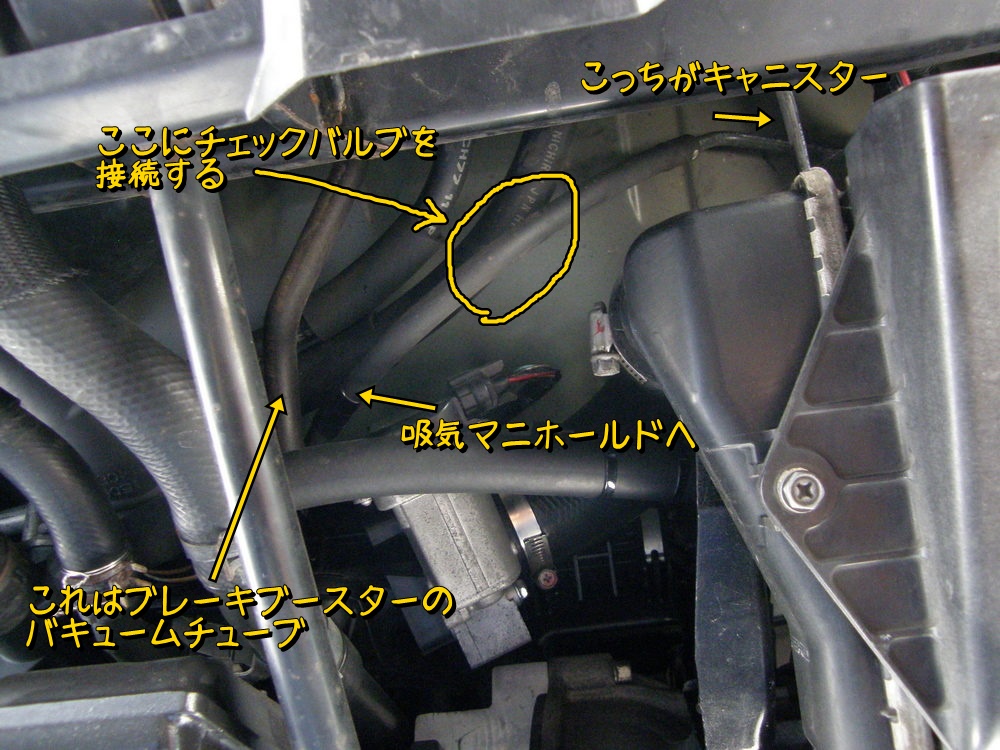

ジャッキアップして取り付け作業開始。下写真の丸印のチューブをカットしてチェックバルブを取り付ける。

f:id:otypemako:20210428211341j:plain

キャニスターからインマニ側には流れ、逆向きは流れない向きに取り付ける。

f:id:otypemako:20210428211351j:plain

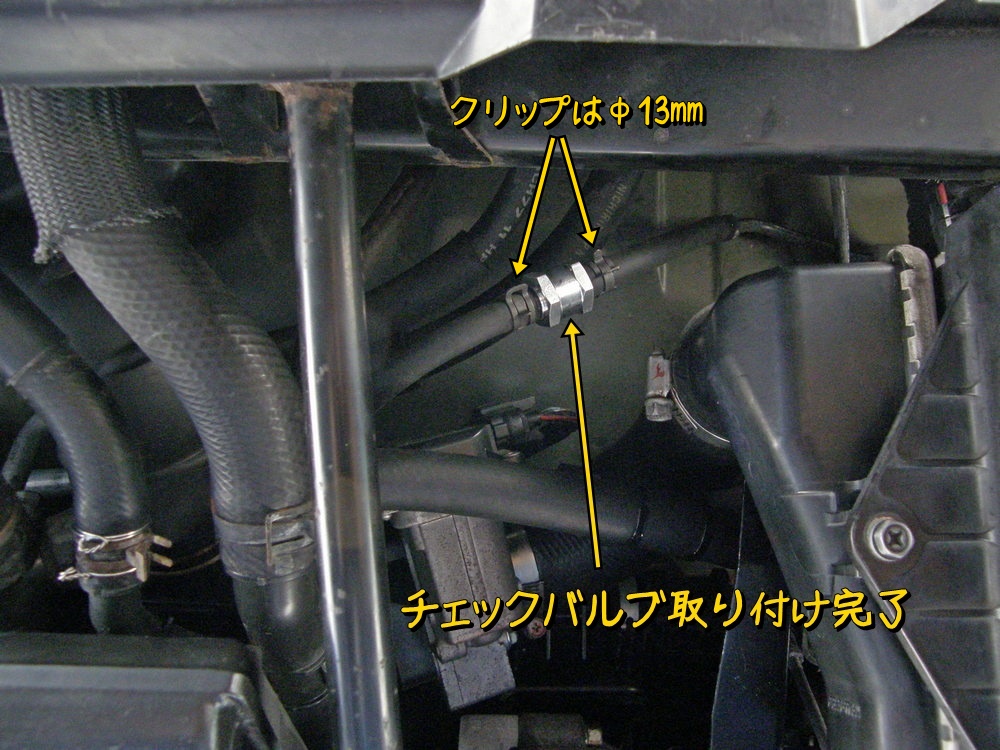

取付完了。

f:id:otypemako:20210428211401j:plain

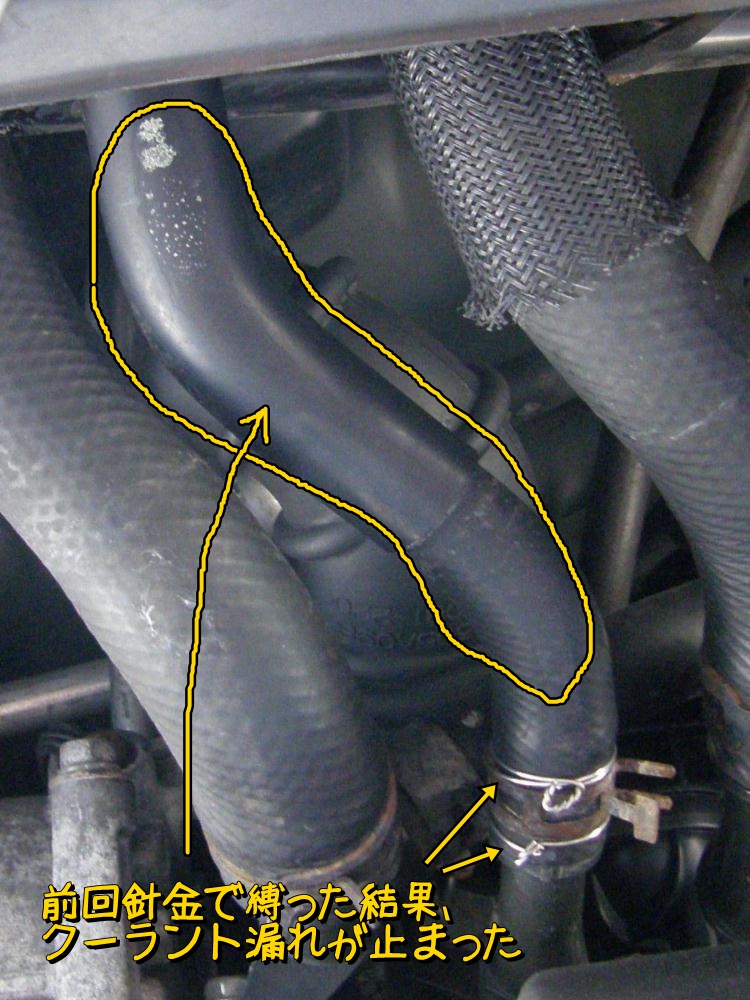

ついでにクーラント漏れ部を針金で縛った所を確認。うん!漏れは止まっている。

f:id:otypemako:20210428211412j:plain

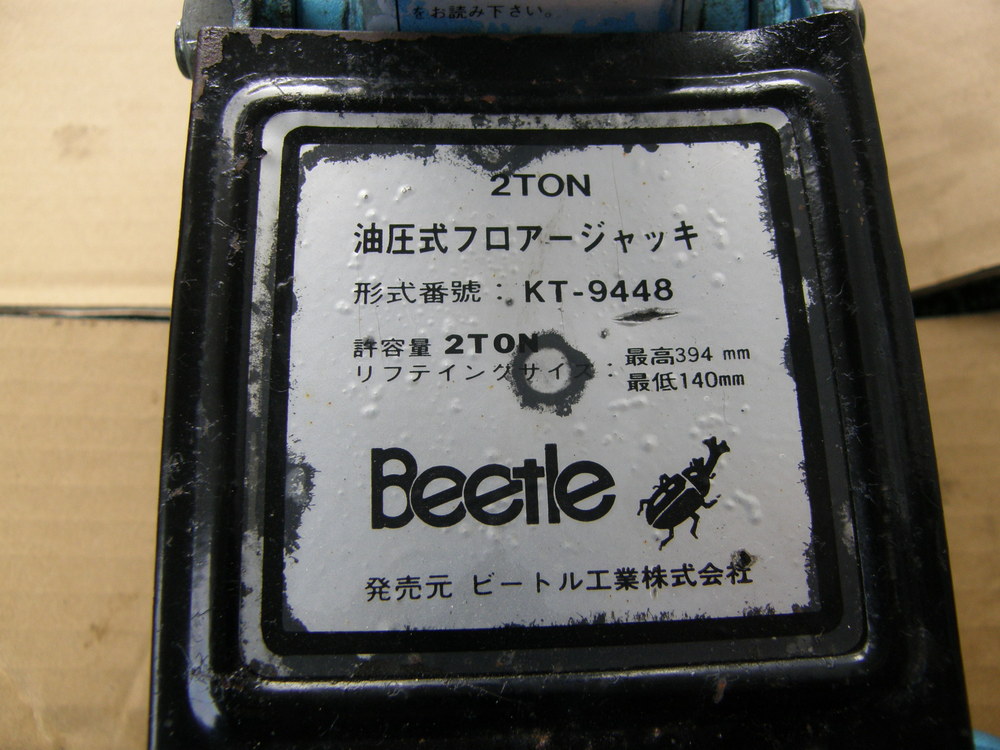

しかし今回の作業でフロアジャッキに不具合が出た。我が家のジャッキはビートル工業の2TONなのだが・・・

f:id:otypemako:20210430063625j:plain

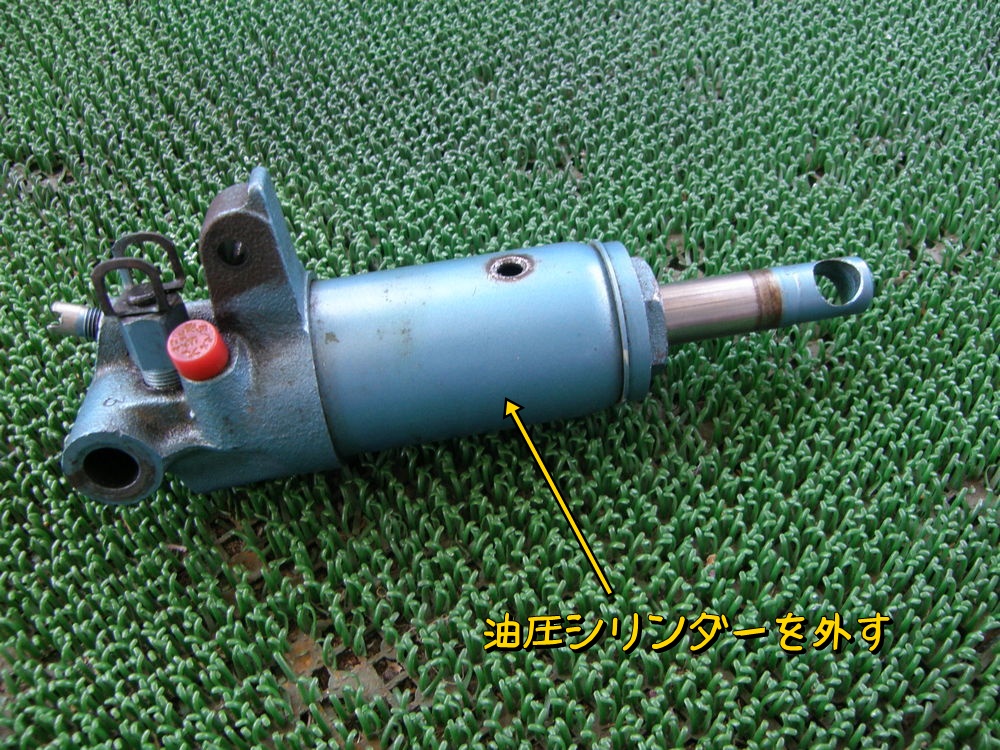

ジャッキアップしても少しずつ下がってくるのだ。車体下の作業時はジャッキアップしてタイヤの下にタイヤ台を置くのだが、すばやくしないと下がってきてタイヤ台を入れられない。今回はなんとか作業できたがメンテが必要だ。ジャッキを分解していく。

f:id:otypemako:20210428211435j:plain

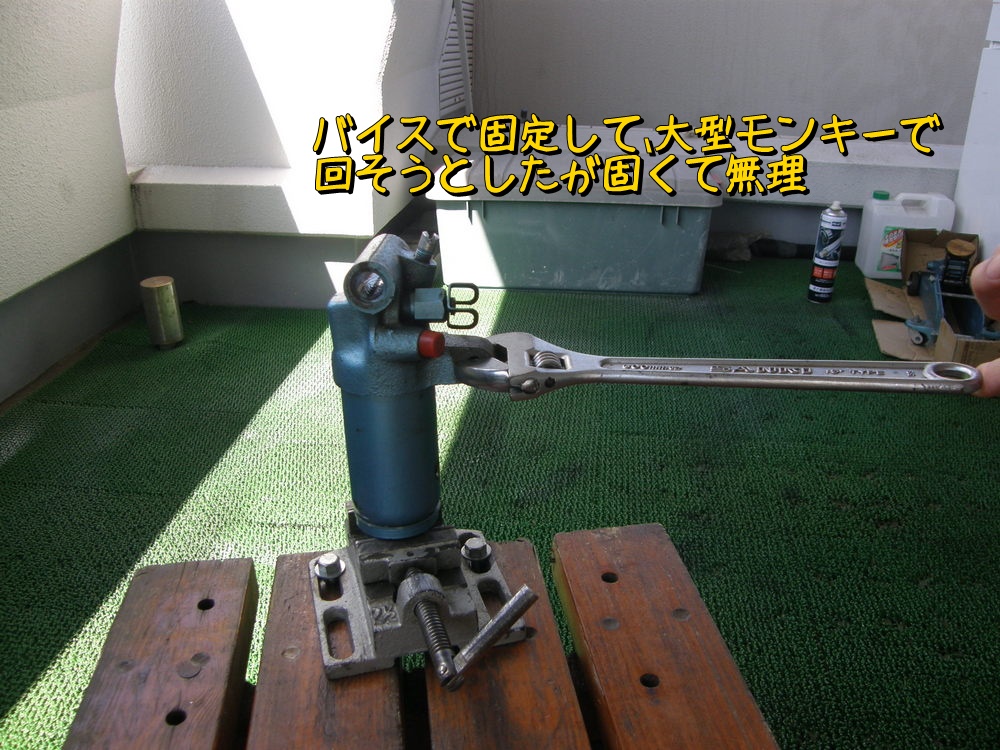

シリンダーのネジ部がめちゃ固くて緩められない。

f:id:otypemako:20210428211446j:plain

手持ちのバイスは思いっ切り締むと下部の板が曲がって掴み口が浮いてくるので前からなんとかしたかった。この機会に下板を厚い板で作り直してパワーアップした。

f:id:otypemako:20210428211502j:plain

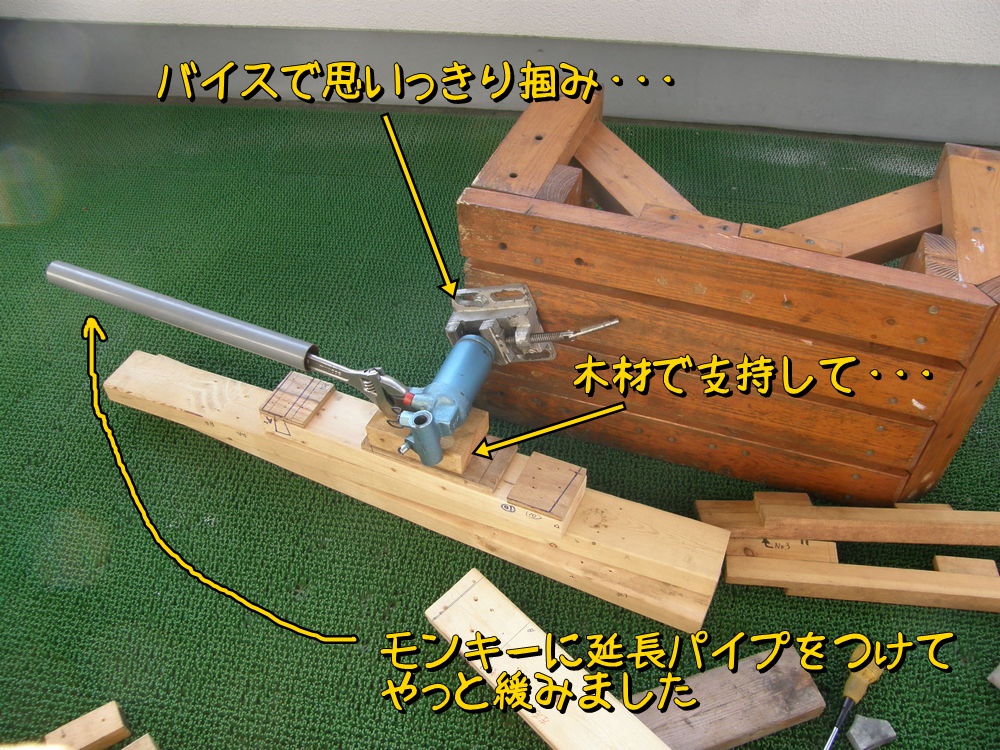

これで思いっきり掴めるようになった。下写真のように最大トルク仕様にしてまわしたらなんとか緩められた。

f:id:otypemako:20210428211514j:plain

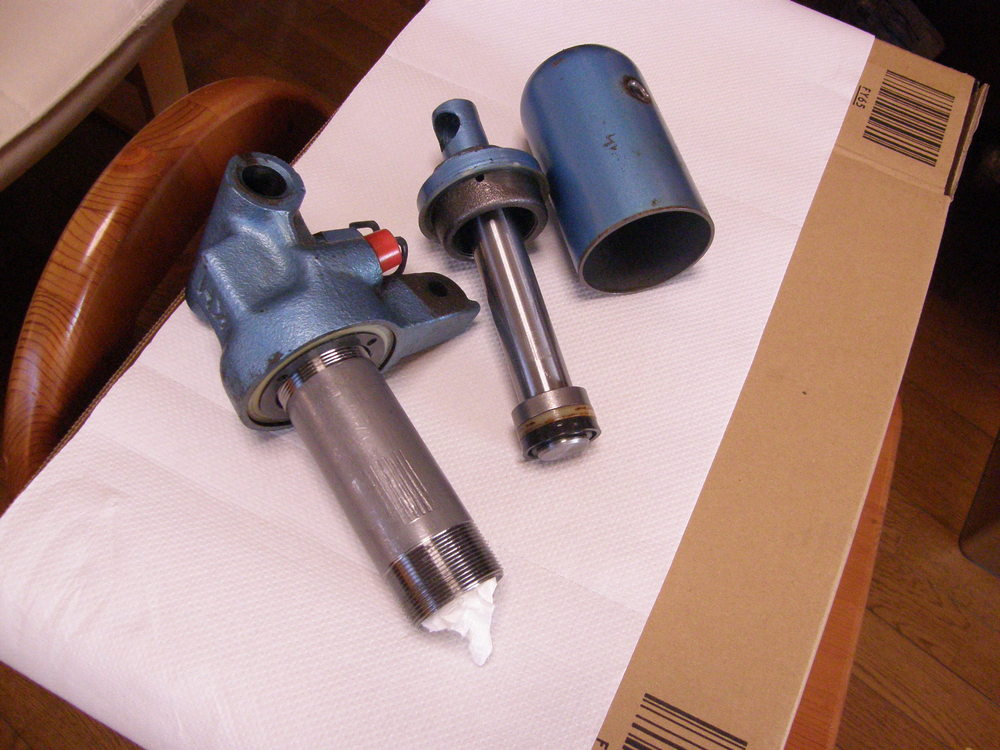

なるほど、中身はこうなっているのね。

f:id:otypemako:20210428211524j:plain

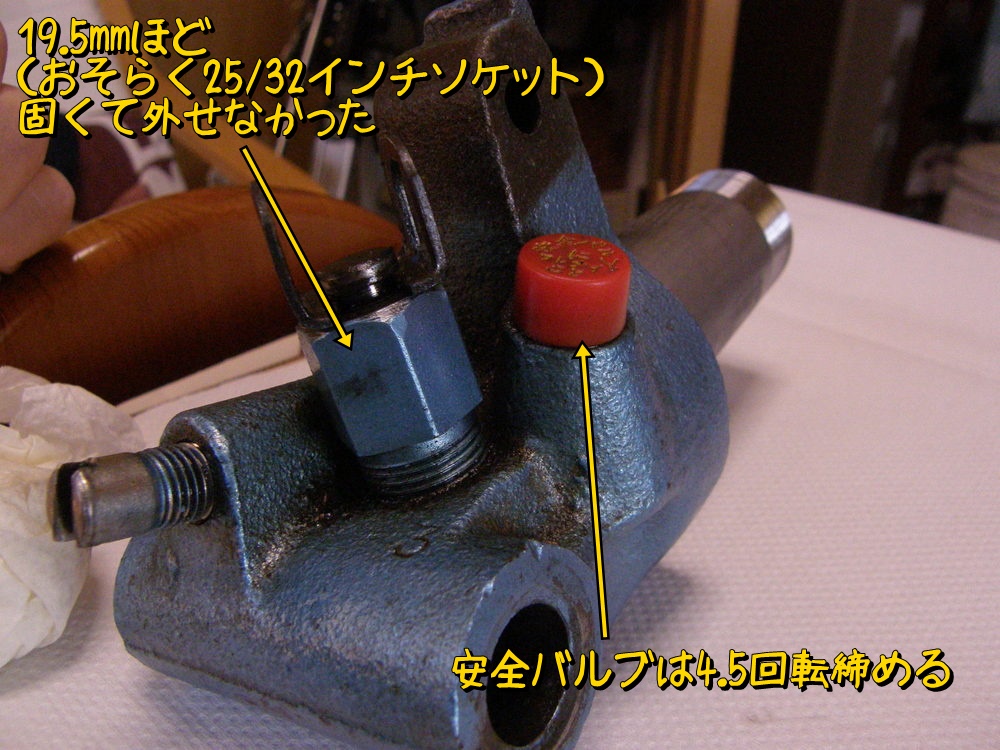

ポンプピストンのネジ部分も外したかったのだが、19.5mm(たぶん25/32インチ)のソケットが必要だがそんなソケットは持っていない。大型モンキーで緩めようとしたけど頭を舐めそうで断念。でも中のOリングは精密ドライバーで外せた。

f:id:otypemako:20210428211538j:plain

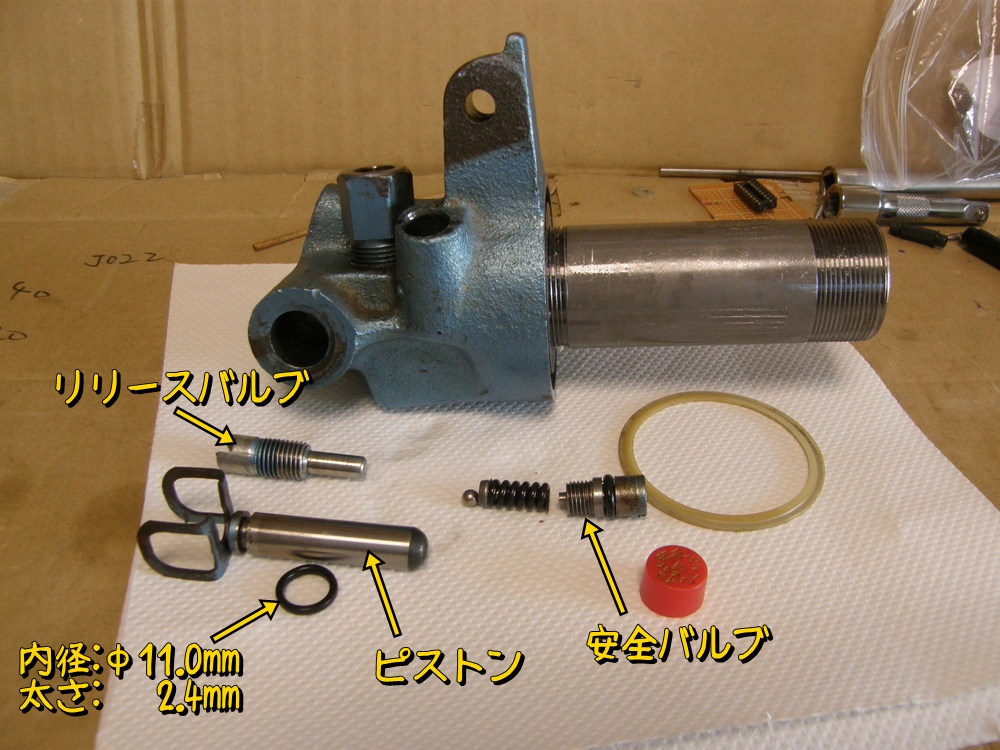

油圧回路の構成部品。

f:id:otypemako:20210429175504j:plain

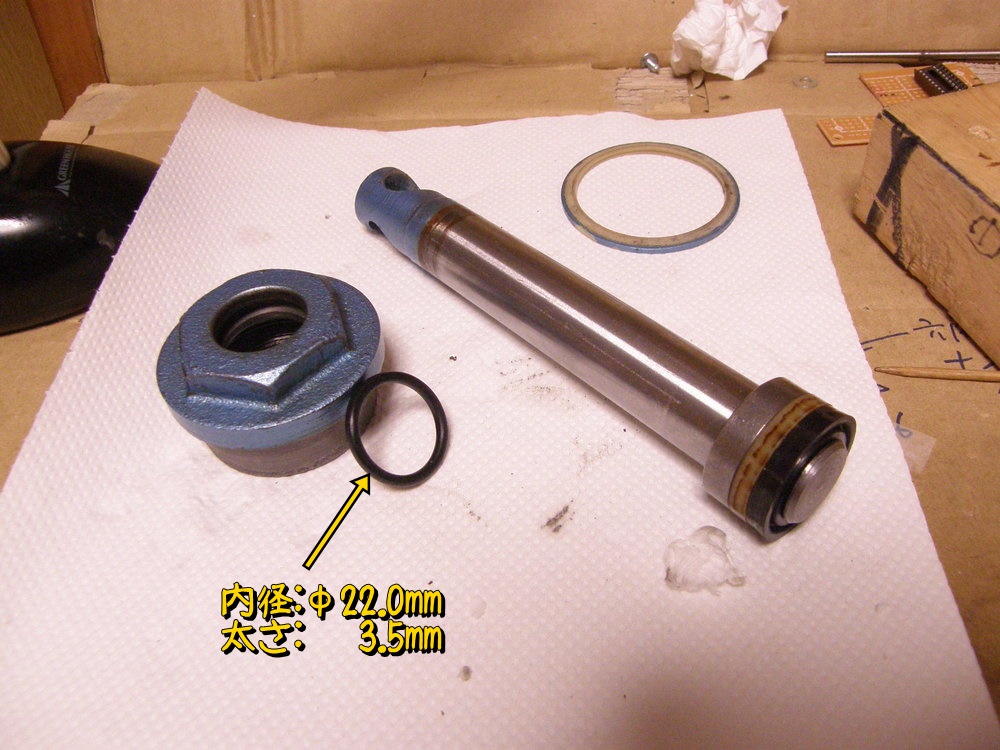

シリンダー部のOリング。

f:id:otypemako:20210429175519j:plain

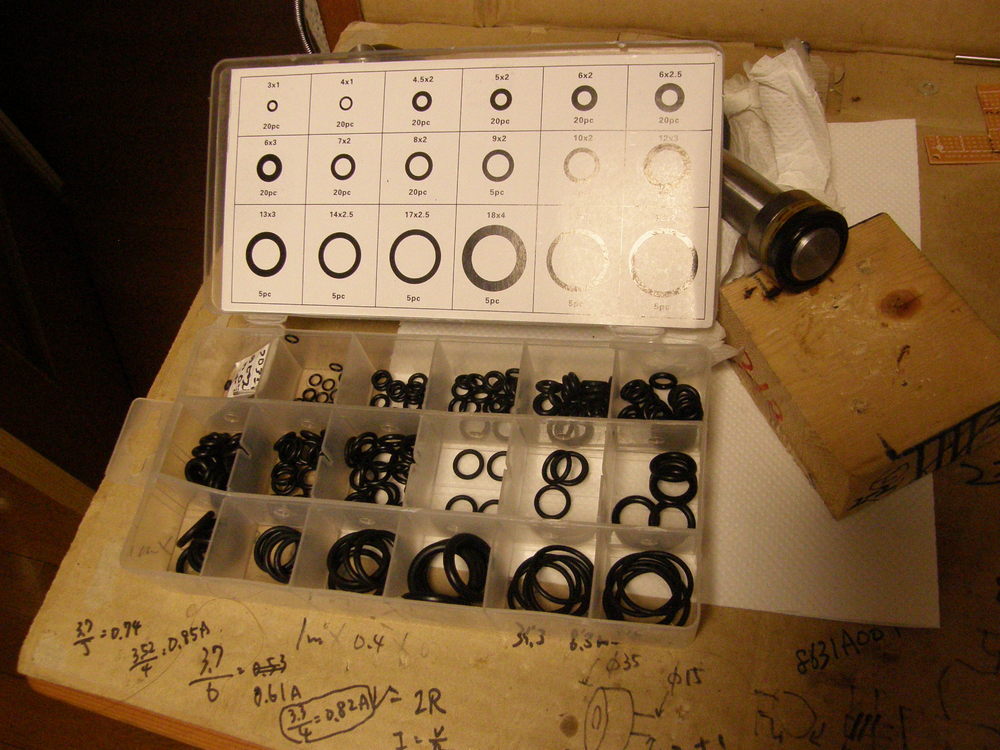

以前購入したOリングセットから適合品を探す。

f:id:otypemako:20210428211601j:plain

結果、使えるOリングは安全バルブのだけだった。Oリング種類多すぎ! ポンプピストン部とシリンダー部のOリングはとりあえず再利用だ。

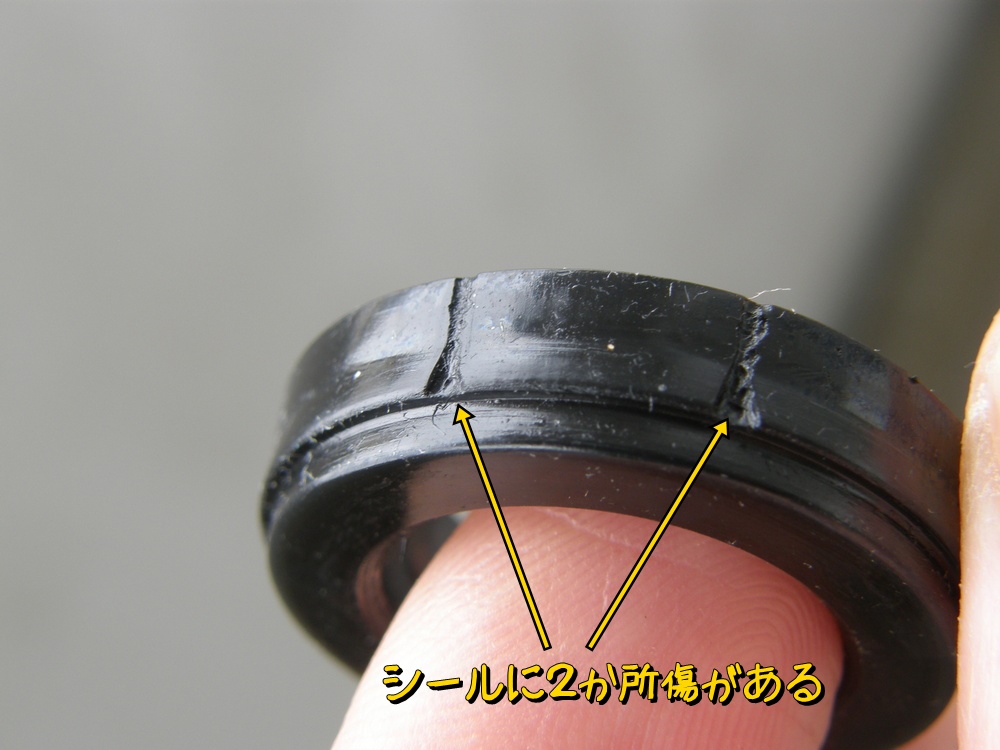

 要のシリンダーシールには2か所の傷がある。ジャッキが下がってくる主因はこいつだと思う。

f:id:otypemako:20210428211814j:plain

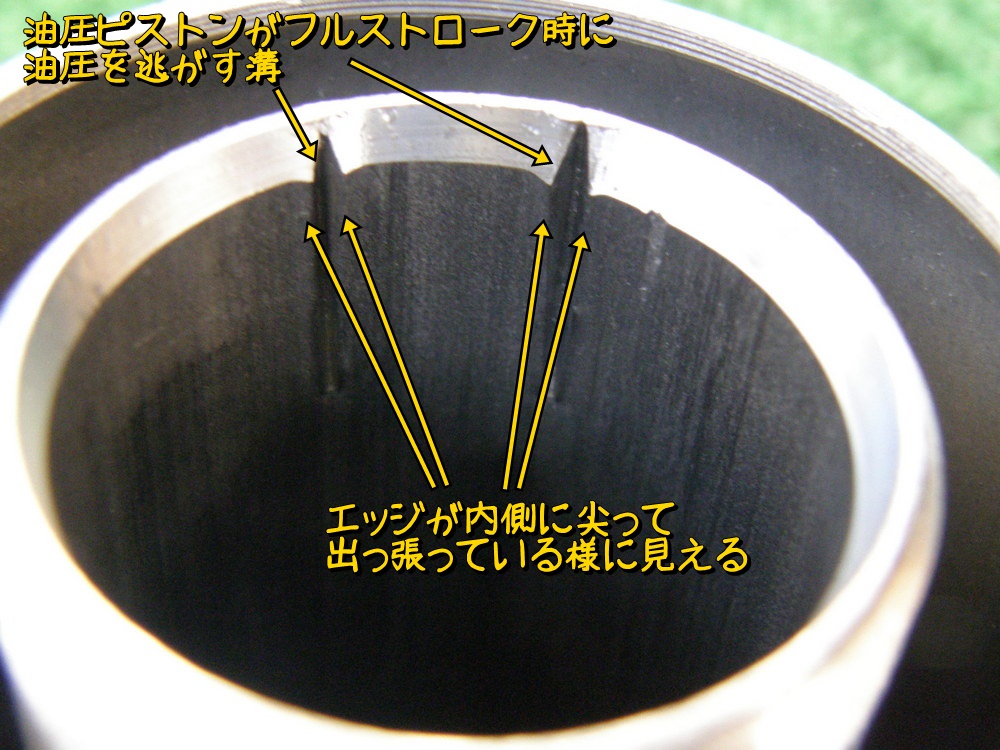

シリンダー側を見ると、大きな切り欠きがある。位置的にシールの2か所の傷と合っている。この切り欠きはフルストローク時に油圧を逃がすためのものだろう。でもエッジが内側に尖っている様に見える。この尖っているとこでシールが削れたのだろうか?

f:id:otypemako:20210428211633j:plain

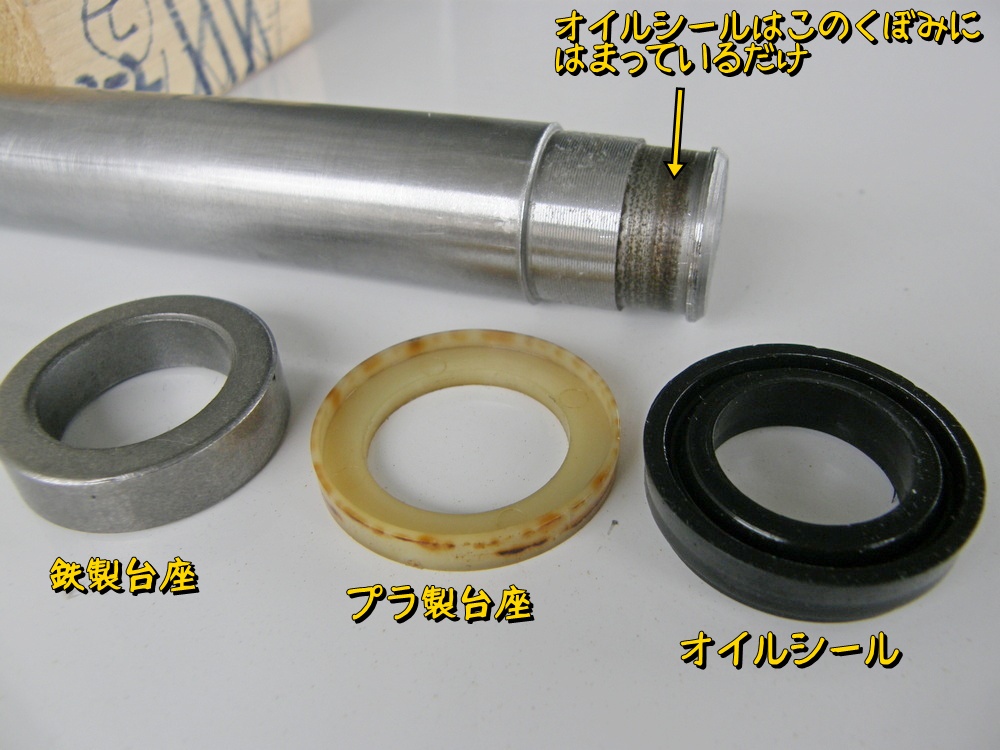

オイルシールは下写真のような構成。

f:id:otypemako:20210428211656j:plain

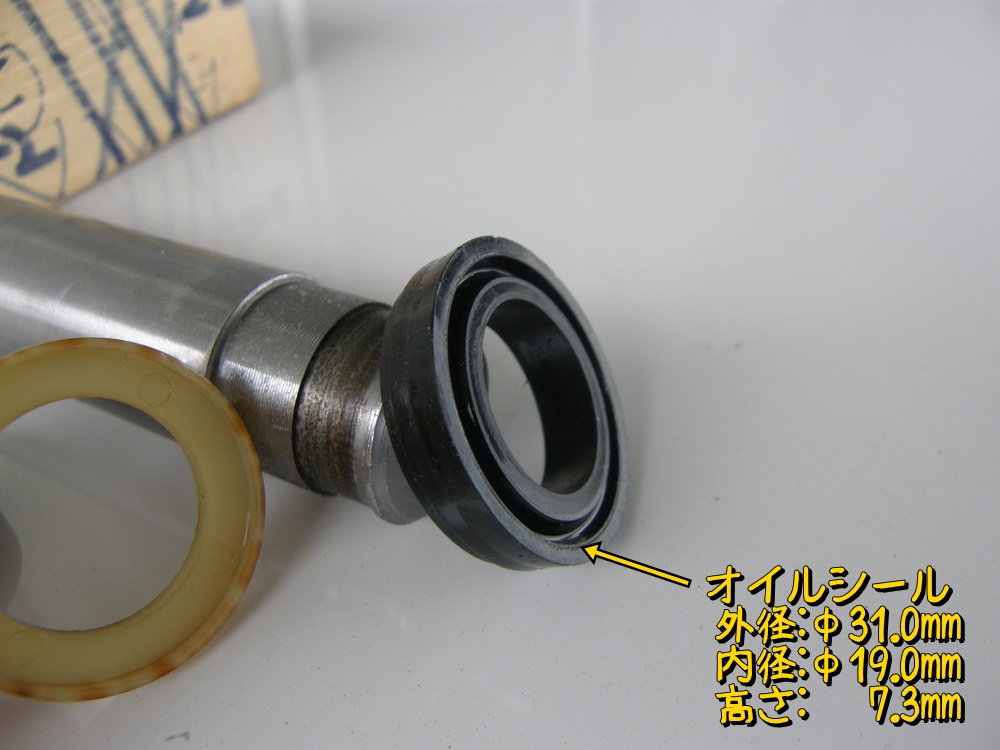

シリンダーのシールは外径Φ31.0mm、内径Φ19.0mm、高さ7.3mm。汎用品で同じサイズのものが無いか探した見つからず。

f:id:otypemako:20210428211708j:plain

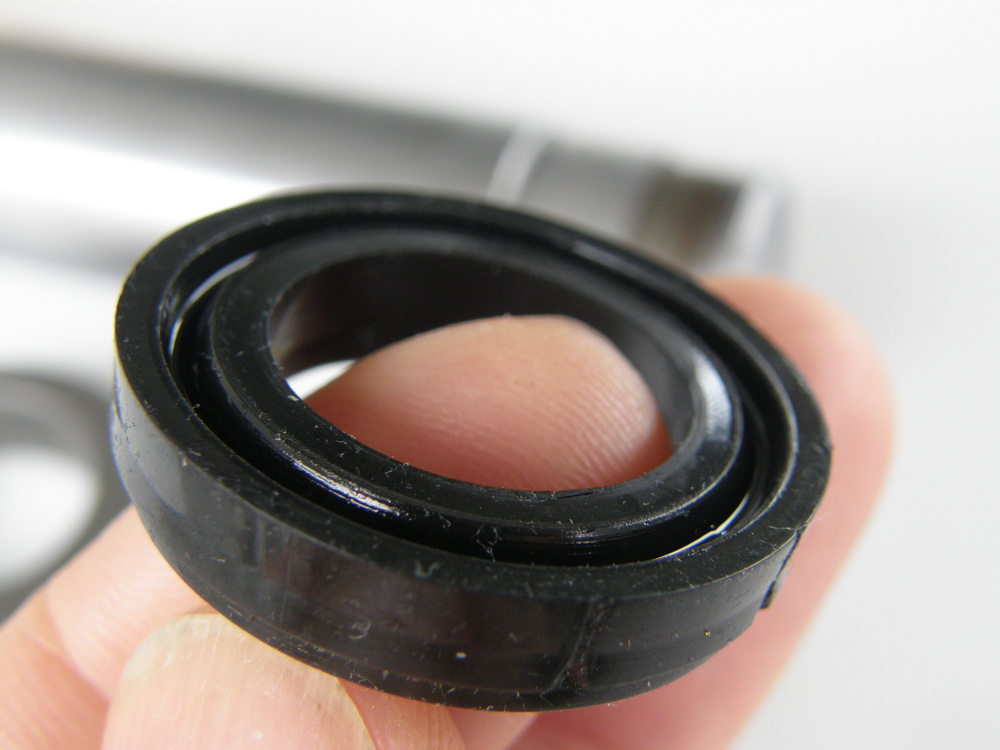

シールをまじまじと観察。

f:id:otypemako:20210428211722j:plain

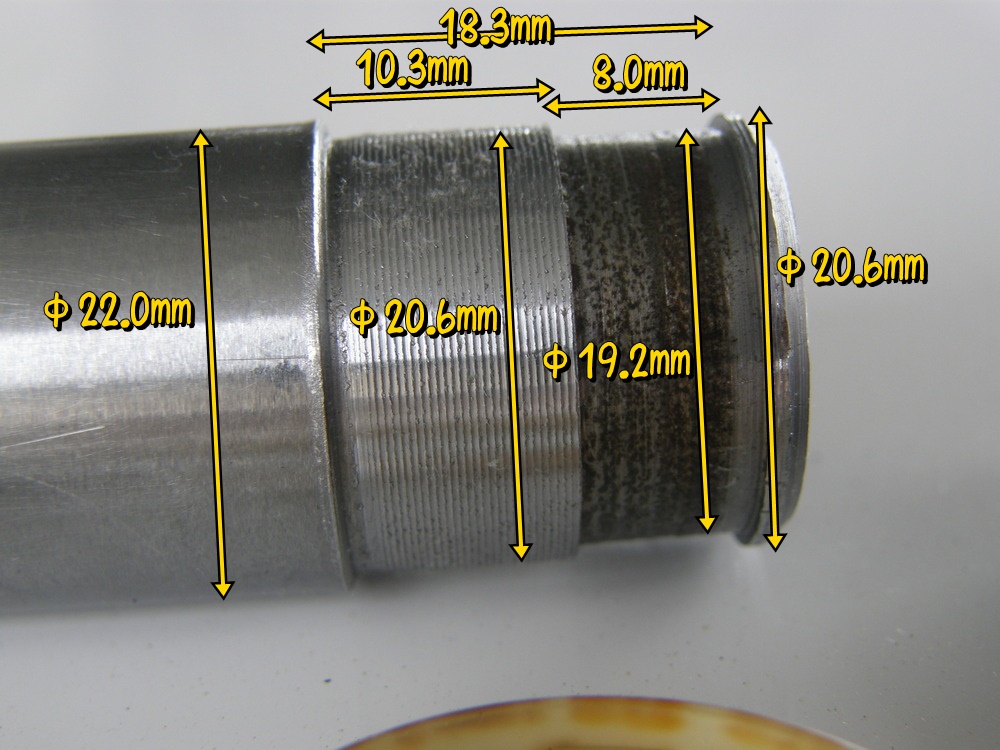

ピストンロッドの先端形状。

f:id:otypemako:20210428211747j:plain

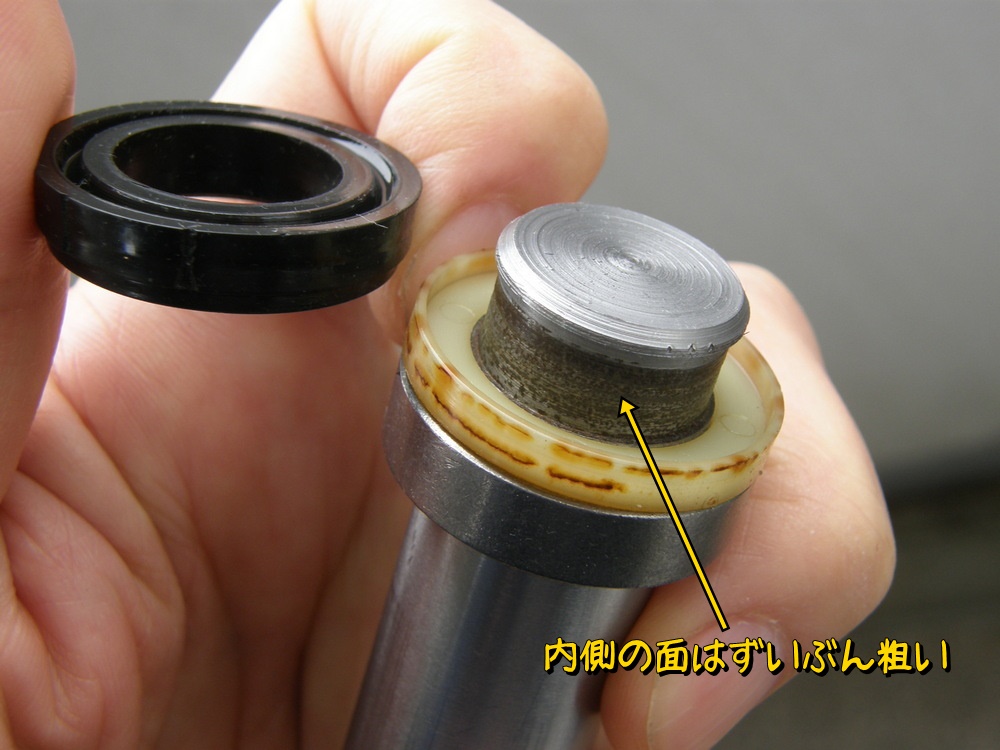

オイルシールはロッド先端から押し込むだけ。

f:id:otypemako:20210428211801j:plain

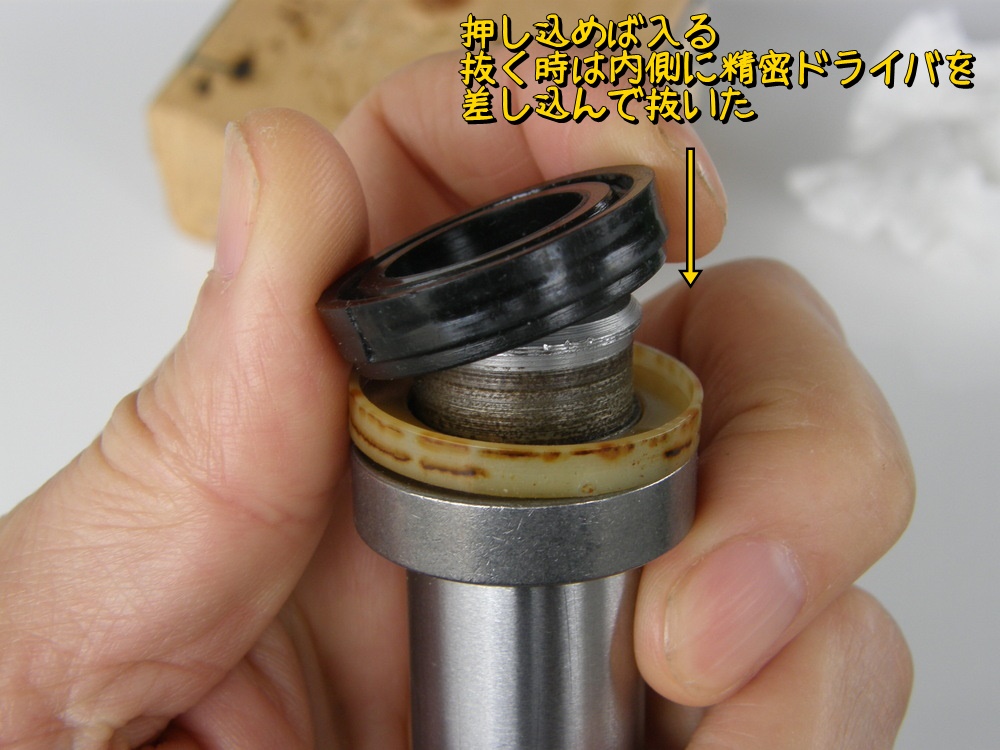

嵌めるのは簡単だけど、外す時は精密ドライバーを差し込んで結構苦戦。

f:id:otypemako:20210428211831j:plain

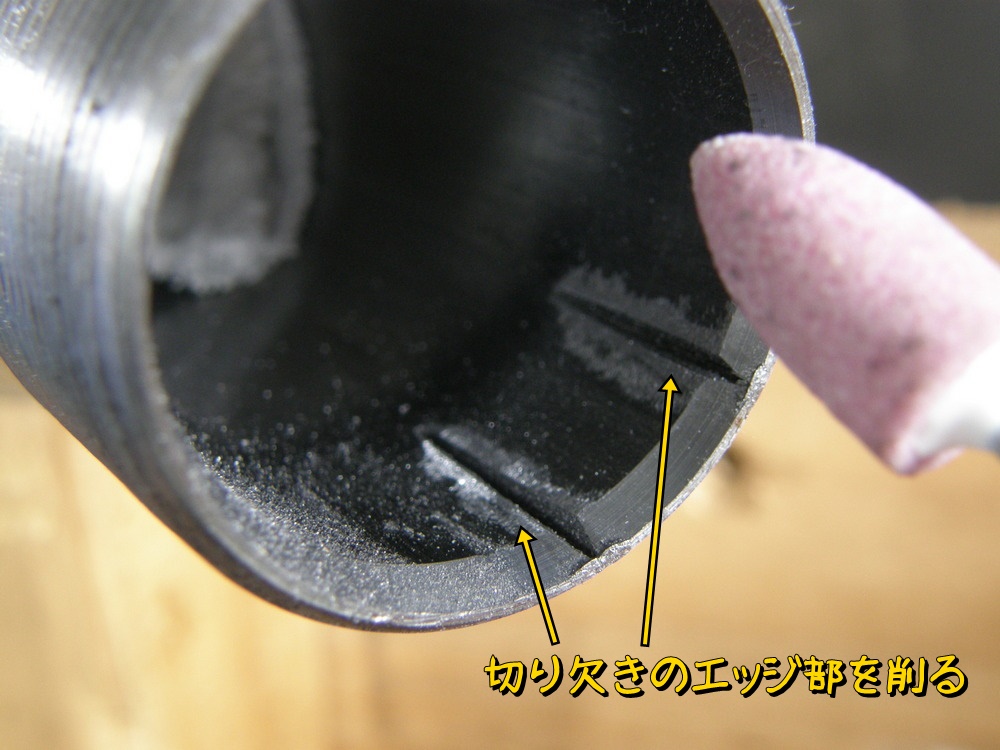

シリンダー内壁の切り欠きの出っ張りをリューターで削る。

f:id:otypemako:20210428211846j:plain

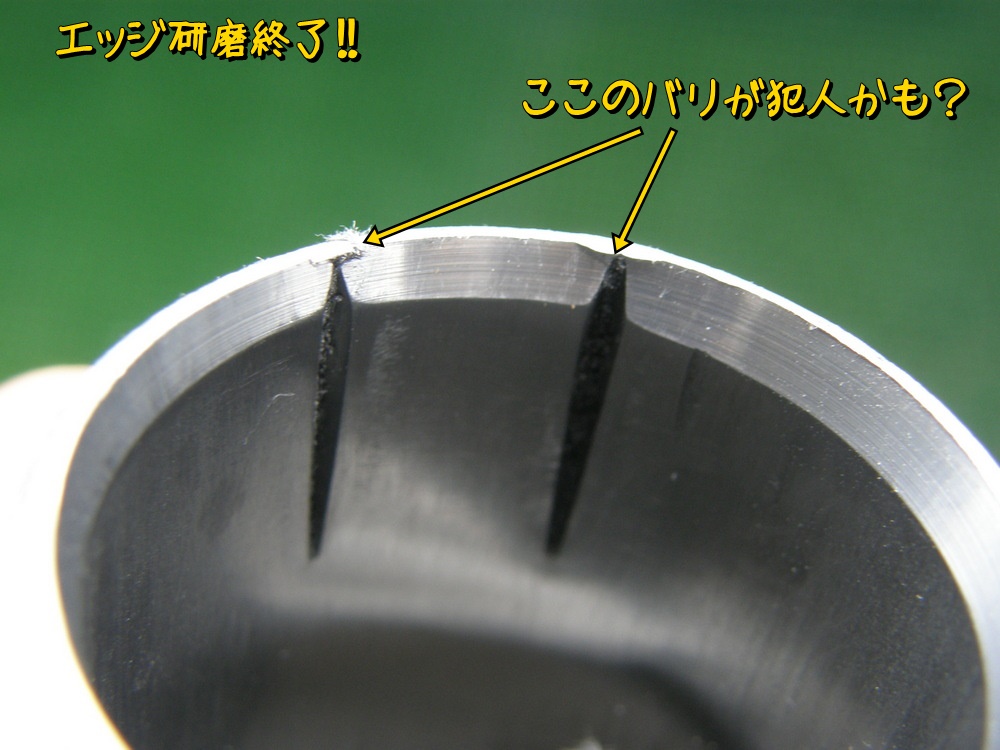

耐水ペーパーで研磨して、よし、OKだ! と思ってよく見ると、なんかシリンダーの端にバリがある。オイルシールに傷をつけた真犯人はこいつでは? このバリも削っておく。

f:id:otypemako:20210428211900j:plain

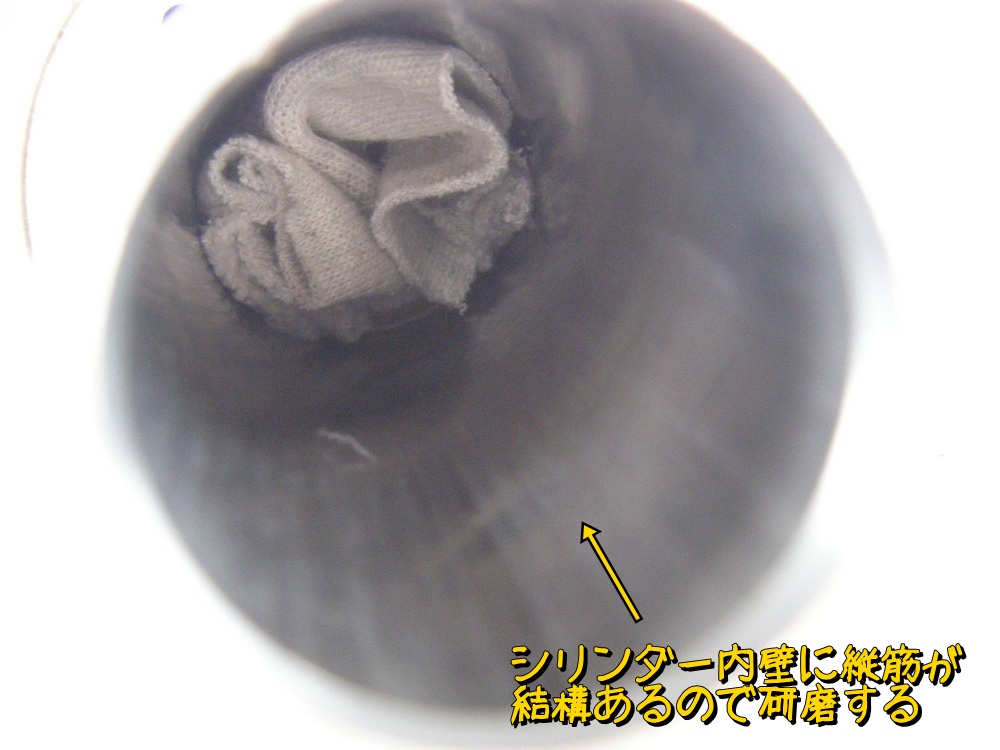

シリンダー内壁を観察すると縦傷が結構ある。

f:id:otypemako:20210428211917j:plain

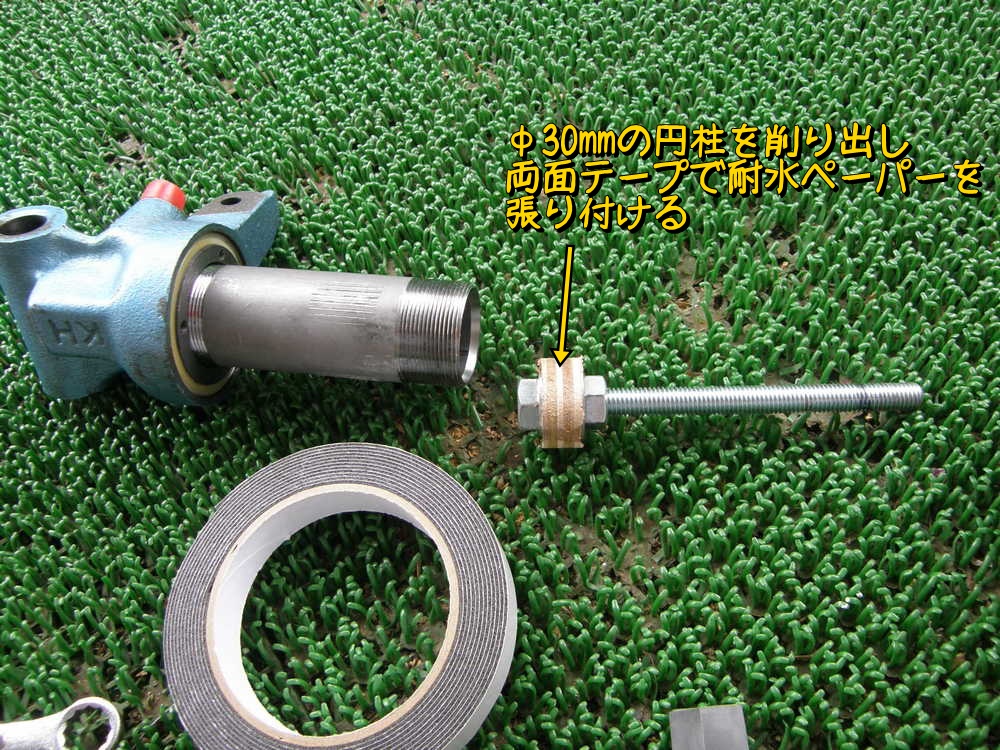

シリンダー内壁も研磨だ。Φ30mmの円柱を木材から削り出して、

f:id:otypemako:20210428211933j:plain

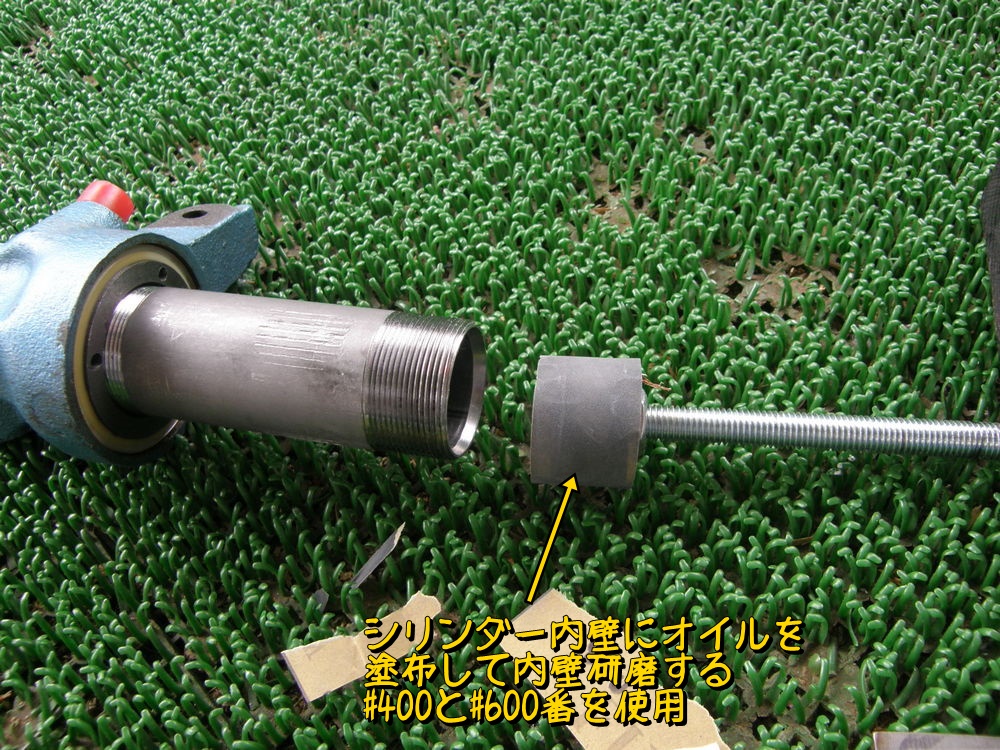

両面テープで耐水ペーパーを張り付けて(# 400→ #600)

f:id:otypemako:20210428211944j:plain

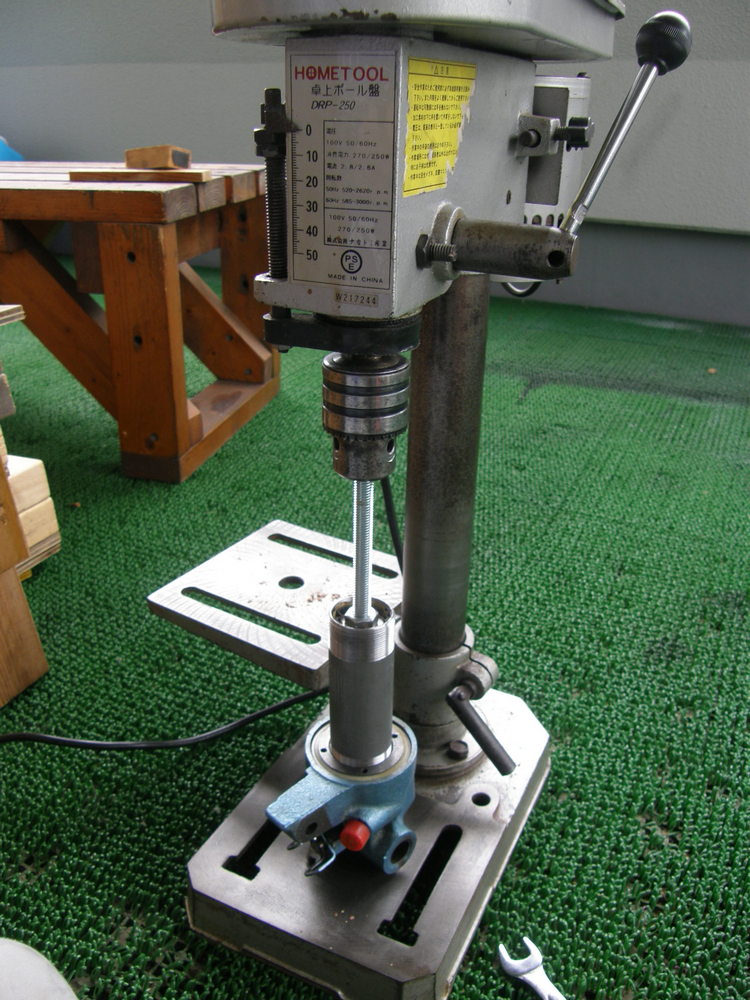

シリンダー内壁をボーリング盤で研磨。

f:id:otypemako:20210428211955j:plain

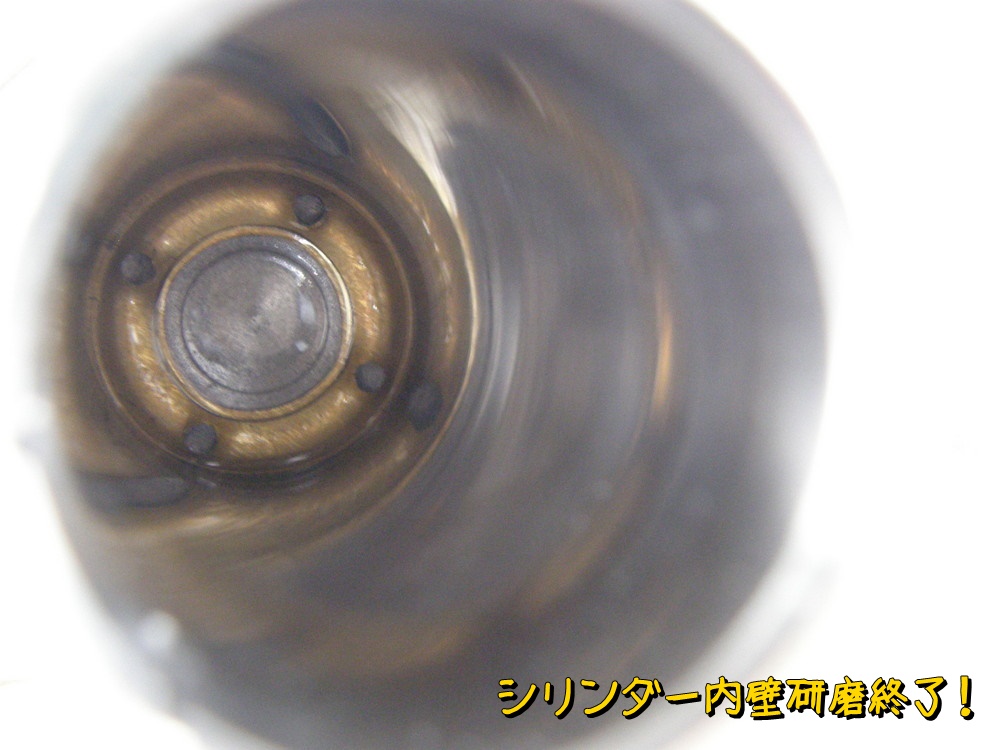

うまく写せなかったけどだいぶピカピカになった。

f:id:otypemako:20210428212009j:plain

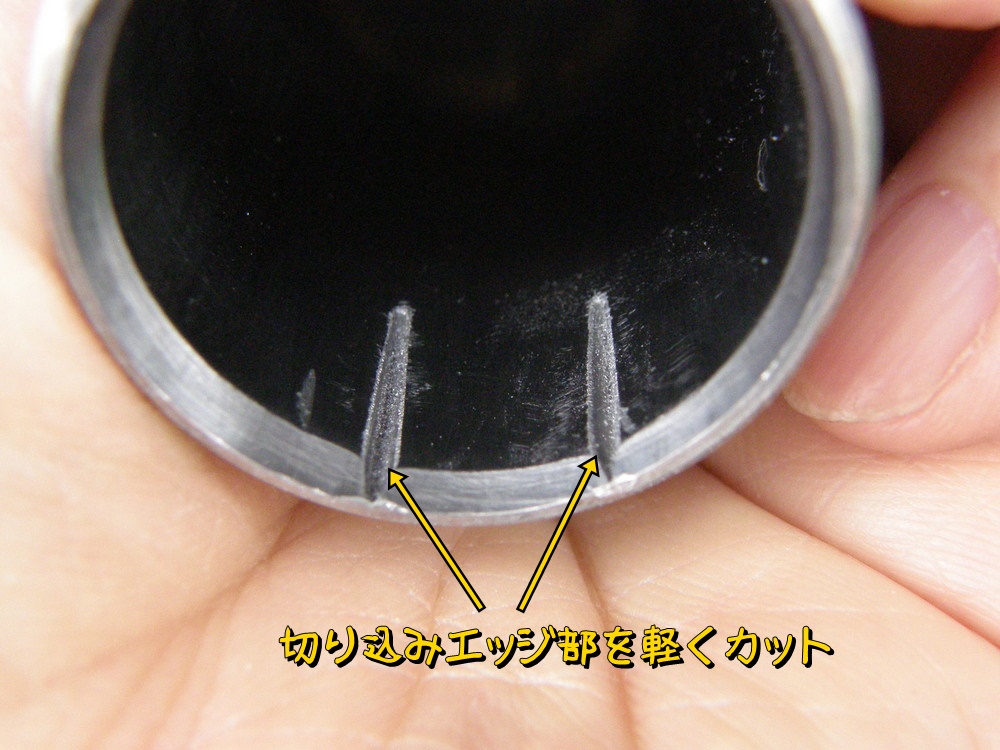

手で内壁の滑らかさを確認していると、切り込み部の角が気になったので、角も丸くカット。

f:id:otypemako:20210428212027j:plain

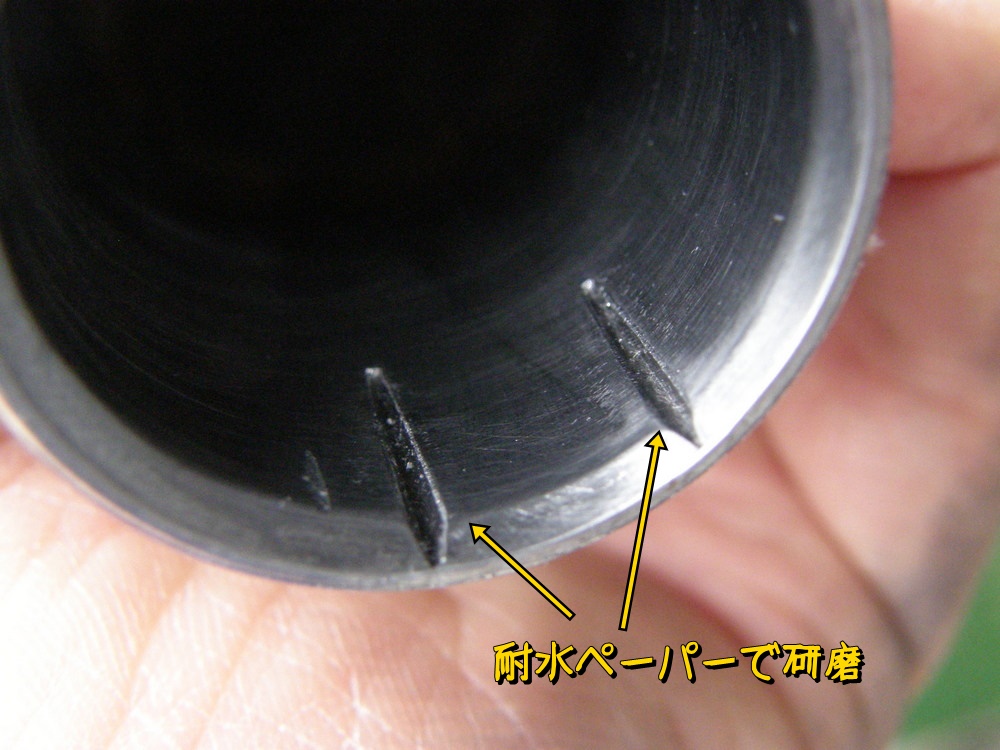

そして耐水ペーパーで研磨。

f:id:otypemako:20210428212039j:plain

最後の問題であるオイルシール部。2か所の傷からのオイル漏れは明白なので、傷の周辺のシールをカッターでカットしてできるだけ傷からのオイル漏れが起きないように加工する。

f:id:otypemako:20210430065339j:plain

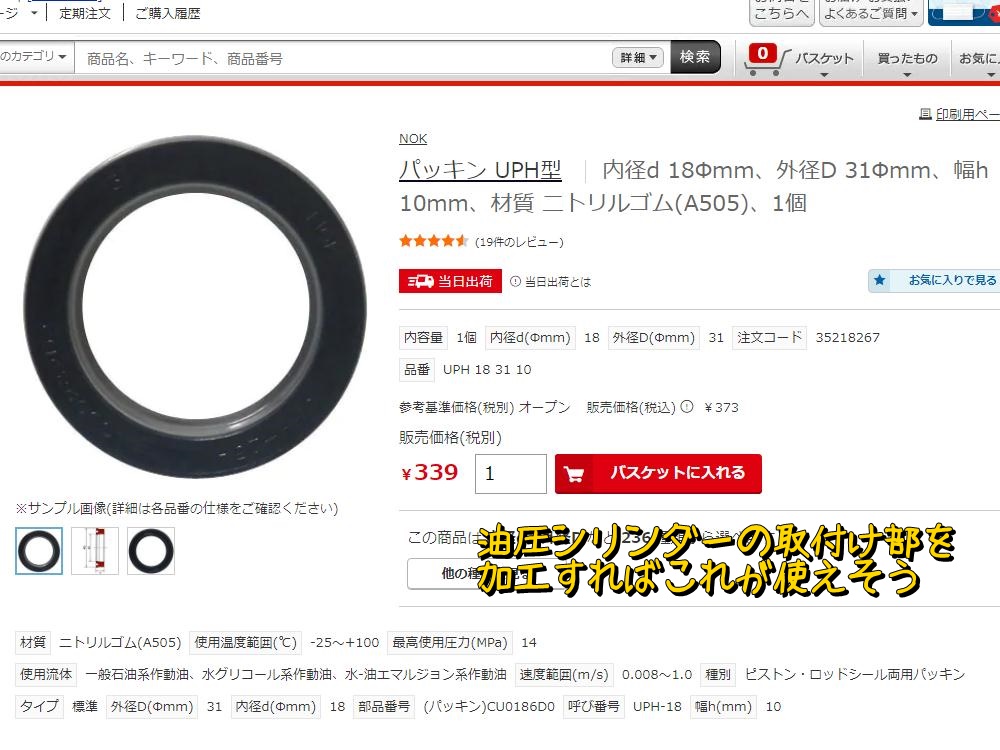

もの〇ろうで探すとおしいサイズのパッキンが見つかった。外径は同じだけど、内径と高さが違う。ピストンロッド側を旋盤で加工すれば使えるかもしれない。今回の作業でぜんぜんだめならこのパッキンの導入も考えよう。

f:id:otypemako:20210428212232j:plain

 組み立てていく。シリンダーを挿入する時に、それまで結構スカスカだったのが空気圧の手ごたえを感じるようになった。これは期待できそう。ベランダで動作テストしたら問題なく上がっていくし、フルストローク時の油圧の抜け具合の手ごたえもいい感じ。切り欠き部の加工がいい方向に働いているようだ。

f:id:otypemako:20210430065714j:plain

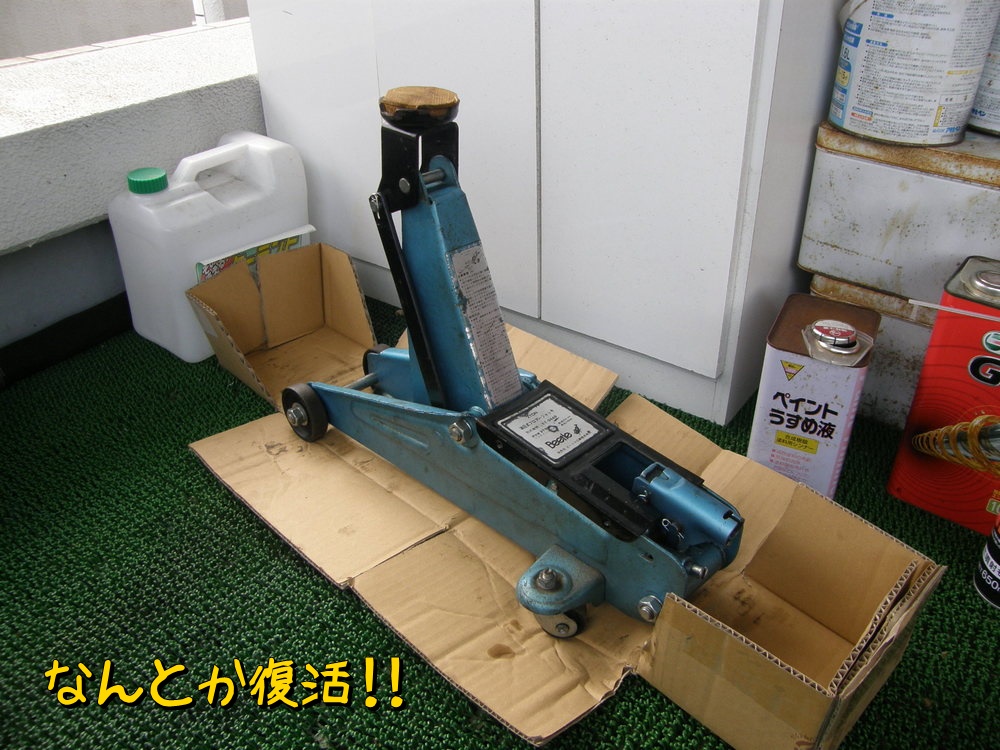

早速駐車場に持っていき車体をジャッキアップしてみる。上げた車体が下がってくることもなくちゃんと動いている。よしよし。作動油がOリングの隙間からにじんでいるので、シリンダロッドとポンプピストンのOリングは次回もの〇ろうで買い物する時にでも買おう。
